小型微动开关的特点和使用注意事项
2023-01-31

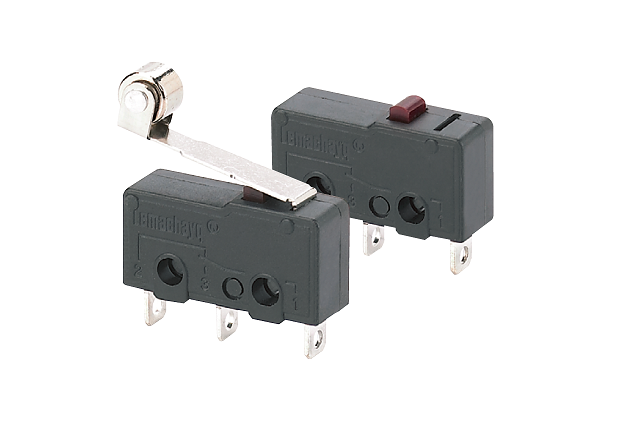

  小型微动开关又叫小型灵敏开关,是-种开关的触点间距比较小由施压促动的小型快速转换开关。工作原理是:外机械力通过传动元件将力作用于动作簧片上,并将能量积聚到临界点后,产生瞬时动作,使动作簧片末端的动触点与定触点快速接通或断开。

  小型微动开关的特点

  1.超小型、轻便、高精度。

  2.可使用通用小螺钉的M2mm型。

  3.采用同时成形端子和带基准距的构造,使焊锡、助焊剂难以侵入开关内部。

  4.还备有适用于微小电压电流负载的小功率电路型。

  5.自立型端子,便于安装到印刷板上。开关主体相对于1.2~1.6mm的印刷板自立。

  6.还备有印刷板右弯角端子和左弯角端子系列。

  7.符合RoHS指令。

  小型微动开关的使用注意事项

  关于开关主体的固定

  1,固定开关主体时,请使用M2的小螺钉在平滑面上以0.098N-m以下的扭矩进行固定。

  2,请注意自由状态下动作体不应直接对按钮或者激励器施加力量,使用时对于按钮应在垂直方向上施加力量。

  3,动作后的动作设定,以0.T.值的70[%]以上为标准。开关的情况下,请勿将动作体设定在动作限度位置上,以免冲击所伴随的开闭、过行程缩短寿命。

  关于动作特性的变化

  关于动作特性的变化,即使在动作特性规格值的+20[%]发生变化也不应引发故障。

  关于焊接作业

  手焊接的情况下,请使用带温度调节的电温度320°Cmax.)在3秒内完成作业,并注意作业中不要在端子部上施加力量。

  环境

  请勿在对触点产生恶劣影响、及存在腐蚀性气体、硅等的场所,或尘埃较多的场所使用和保管。在微小电流、电压下使用时,建议使用小功率电路型。
