行程开关的分类和接线方法
2023-02-07

  行程开关(又称限位开关)其中一种是常用的小电流主电器。利用生产机械运动部件的碰撞使其触点移动来实现控制电路的接通或断开,达到一定的控制目的。通常这种开关是用来限制机械运动的位置或行程,使运动的机械按照一定的位置或行程自动停止、反向运动、变速运动或自动往复运动等。

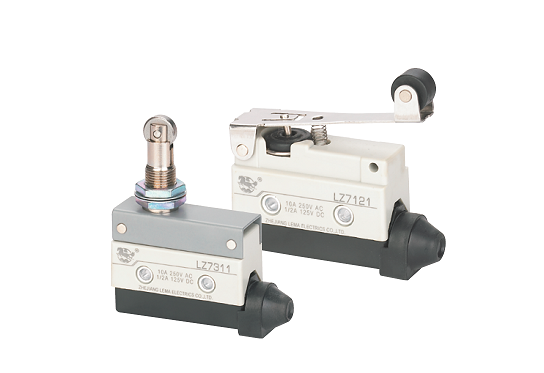

  行程开关的分类

  1、直动式行程开关。其动作原理与按钮开关相同,但其触点的开闭速度取决于生产机械的运行速度,不适用于0以下的速度.4m/min的场所。

  2、滚轮式行程开关。当受控机器上的碰撞块与带滚轮的碰撞杆碰撞时,碰撞杆向右转动,带动凸轮转动,并向下推动推杆,使微动开关中的触点快速移动。当运动机器返回时,在回位弹簧的作用下,运动部件的各部分都复位。

  3、微动开关行程开关。

  行程开关的物理接线方法

  1、用螺丝刀拆下四个螺钉。拆下盖板和绝缘垫。这时你可以看到开关的内部,有四个接线螺丝。

  2、然后用万用表测量电阻。红色和黑色的笔分别连接到上部和下部接线螺钉。此时是相通的。

  3、同时测量另外两个接线螺钉,在不拉动开关的情况下应将其断开。也就是说,开关手柄的位置是同一个位置。

  4、因为这台机器的行程开关的接线是三根。因为两个交流接触器是通过拉动其位置来工作的。所以可以解释它的三条线应该是,一条是电源线,另外两条是两个接触器的电源线。所以两个接线螺丝短接形成一个连接电路。

  5、此时,将红线,即电源,连接到下接线螺丝上。因此,当拉动开关时,连接螺丝触点有电源。

  6、然后将一根蓝线连接到上部接线螺钉。这其实是一个接触器的电源线。当然也可以接在左边位置。

  7、将剩余的黑线连接到蓝线的相应位置。这样,两个接触器的电源通过拉动开关位置来改变两个接触器的工作状态。这就完成了行程开关的接线。
